SYSVOL-Migration von FRS auf DFSR

Microsoft empfiehlt schon seit langer Zeit die Replikation des SYSVOL von FRS (File Replication Service) auf DFSR (Distributed File Service Replication) umzustellen. Um genau zu sein, kam diese Empfehlung mit Windows Server 2003R2 🙂 .  Das ist auch sinnvoll, da DFSR stabiler arbeitet und FRS mit dem Windows Server 1709 nicht mehr unterstützt wird.

Ich habe dann eine Reihe meiner Small Business Domains durchgeschaut und noch eine gefunden in dieser FRS zur Replikation verwendet wird. Das ist immer dann der Fall, wenn von sehr alten Versionen (hier ein Windows Server 2000 basiertes Active Directory) immer wieder auf neue Versionen migriert wurde. Die Historie in dieser Domain ist:

  • Windows Server 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2012R2

In Domains mit nur einem Domain Controller (DC), wie das bei dem Small Business Server oder Small Business Essentiales üblich ist, kommt es in der Regel zu fast keinen Problemen mit der Replikation. Denn es gibt nur einen DC, das bedeutet aber nicht das hier keine Replikation stattfindet, sondern dass der Server in der Regel sich selbst immer erreichen kann.

FRS oder DFSR?

Wie stellt man überhaupt fest, ob innerhalb des Active Directory (AD) mit FRS oder DFSR repliziert wird? Das kann über mehrere Möglichkeiten herausgefunden werden.

Im Ereignis-Protokoll auf einem (in einer SBS/SBE Domain auf dem einem) DC sind aktuelle Einträge vorhanden.


Im DFS Management wird KEINE Gruppe angzeigt, wie im folgenden Bild zu sehen ist. Darunter das Domain System Volume wenn auf DFSR umgestellt wurde.

FRS (File Replication Service)


DFSR (Distributed File System Replication)


Voraussetzungen

Damit eine Migration ohne Probleme läuft, sollten ein paar Bedingungen im Vorfeld erfüllt sein.

FRS muss fehlerfrei arbeiten, dass kann man gleich prüfen wenn man einen Blick in das Ereignisprotokoll des FRS wirft

Bei mehreren DC, erstelle ich eine Datei im NETLOGON-Verzeichnis und schaue ob diese auf den anderen DCs zeitnah auftaucht.

C:\Temp> echo "Test" > \Windows\SYSVOL\domain\scripts\test.txt

Zusätzlich muss die Domain im Domain-Mode mindestens auf Windows Server 2008 laufen.


Das kann mit PowerShell und Get-ADDomain geprüft werden.

# Den Befehl als Administraor in einer PowerShell-Sitzung ausführen
(Get-ADDomain).DomainMode
Windows2012R2Domain

Nun können wir die Migration starten.

Migration von FRS auf DFSR

Bevor die Migration gestartet wird mache ich, wenn nur ein einziger DC vorhanden und dieser virtualisiert ist, einen SnapShot. Darüber hinaus ist ein aktuelles Backup obligatorisch.


Bei einem Snapshot (oder Checkpoint) ist es wichtig, dass falls dieser in Anspruch genommen wird, alle Daten die seit dem Checkpoint erstellt wurden verloren gehen. Darum ist eine Migration des SYSVOL etwas fürs Wochenende.

Die Migration selbst erfolgt mit dem Tool dfsrmig.exe das in einer, als Administrator gestarteten CMD- oder PowerShell-Sitzung auf dem DC ausgeführt wird, der die PDC-Emulator Rolle besitzt. Bei nur einem Server / DC ist die Rollenverteilung klar, ansonsten kann diese wie folgt mit PowerShell geprüft werden.

# Den Befehl als Administrator in einer PowerShell-Sitzung ausführen
(Get-ADDomain).PDCEmulator
mt-sbs-1.DOMAIN.local

Wird nur Get-ADDomain verwendet, findet man den PDC-Emulator hier.


Die Migration selbst verläuft in vier Stufen mit dem folgenden Status von 0 … 3, die Informatik beginnt halt gerne bei 0 Smile

Status Start 0

Mit dfsrmig /setGlobalState 0 werden die Domain Controller auf Start gesetzt und die Migration kann beginnen.

# Den Befehl als Administrator in einer PowerShell-Sitzung ausführen
dfsrmig /setGlobalState 0

Die Meldung Invalid state change requested, rührt daher das auf diesem DC der Befehl schon im Vorfeld abgesetzt wurde und dieser sich schon im Status Start befindet.


Kontrollieren, ob alle DC sich final im Status Start befinden kann und sollte man mit dfsrmig /GetMigrationState.

# Den Befehl als Administrator in einer PowerShell-Sitzung ausführen
dfsrmig /GetMigrationState


Bei mehreren DCs kann das schon seine Zeit dauern, letzte Woche habe ich bei zwei Servern ca. 10min gewartet bis dieser Status erreicht war. Hier ist ein wenig Geduld angebracht.

Status Prepared (Vorbereitet) 1

Mit dfsrmig /setGlobalState 1 wird nun im nächsten Schritt der DC in den Status Prepared versetzt und mit dfsrmig /GetMigrationState kann der Status wiederholt abgefragt werden.

# Den Befehl als Administrator in einer PowerShell-Sitzung ausführen
dfsrmig /setGlobalState 1

Wie im folgenden Bild zu sehen ist, benötigt auch ein einzelner DC seine Zeit. Dazu einfach einen Kaffee holen und mit dfsrmig /GetMigrationState den Status abfragen.


Status Redirected (Umgeleitet) 2

Mit dfsrmig /setGlobalState 2 wird nun die Phase 2 eingeleitet und alle DC in den Status Redirected gesetzt, was ebenfalls seine Zeit dauern kann.

# Den Befehl als Administrator in einer PowerShell-Sitzung ausführen
dfsrmig /setGlobalState 2

Natürlich liefert dfsrmig /GetMigrationState den aktuellen Zustand.


Damit ist die Phase 2 beendet und wir können uns der Phase 3 zuwenden und die Migration damit abschließen.

Status Eliminated (Entfernt) 3

Mit dfsrmig /setGlobalState 3 wird nun die Phase 3 und damit der Abschluss der Migration eingeleitet und alle DCs in den Status Eliminated gesetzt.

# Den Befehl als Administrator in einer PowerShell-Sitzung ausführen
dfsrmig /setGlobalState 3

Wie schon vorher liefert dfsrmig /GetMigrationState den Zustand und Status der Migration, im folgenden Bild waren wir nach gut 2min fertig.


So nun sind wir fertig, alle vier Schritte / Phasen sind durch.

Wie kontrollieren wir nun, ob alles sauber läuft?

Vertrauen ist gut, Kontrolle ist besser

Im DFS Management wird nun das Domain System Volume angezeigt und man kann es auch als Replikationsgruppe hinzufügen.


Dort sehen wir auch den migrierten SYSVOL-Ordner.


Zusätzlich verabschiedet sich der FRS mit einem “letzten” Eintrag im Ereignisprotokoll.


Im DFS Replication Ereignisprotokoll finden wir ebenfalls einen Eintrag, dass nun mit DFSR repliziert wird.


Bei mehr als einem Domain Controller, erstelle ich immer eine Datei im NETLOGON-Verzeichnis und schaue ob diese repliziert wird. Das Verzeichnis heißt ja nun auch nicht mehr SYSVOL, sondern SYSVOL_DFSR.


Wird nun ein weiterer DC hinzugefügt, dann verwendet dieser wie vor das Verzeichnis SYSVOL.


Die beiden ersten Server wurden „migriert” und der letzte in der Liste (blau umrandet) wurde nach der Migration hinzugefügt.

Enjoy it, b!

NIC Teaming: Warning 16945 MsLbfoSysEvtProvider

Wird auf einem Windows Server (egal ob 2012R2, 2016 oder 2019) ein Lbfo-Team erstellt, schreibt das Betriebssystem nach einem Neustart die folgende Meldung (Warning) in das System-Eventlog.


Ein Blick auf alle vorhandenen MAC-Adressen zeigt, dass hier Adressen doppelt vergeben worden sind. Das erstellte Team (hier Team Ethernet 1) besitzt die gleiche MAC-Adresse wie einer der für das Team verwendeten Adapter.


Hier nochmals die MAC-Adressen.

  • TEAM Team Ethernet 1 = 0C-C4-7A-41-7B-47
  • NIC Ethernet = 0C-C4-7A-41-7B-47
  • Hyper-V Virtual Switch vEthernet (_ Network 172.16.32.0) = 0C-C4-7A-41-7B-47

Das Problem beheben wir damit, dass alle Adapter die eine gleiche Adresse haben abgeändert werden. Dabei ist es sinnvoll MAC-Adressen des Teams und des Hyper-V Virtual Switches zu ändern, anstatt die MAC der NIC zu überschreiben. Dort ist diese nämlich fest hinterlegt, im Team und im Hyper-V Switch jedoch nicht.

  • TEAM Team Ethernet 1 = 0C-C4-7A-41-7B-45

  • Hyper-V Virtual Switch vEthernet (_ Network 172.16.32.0) =
    0C-C4-7A-41-7B-48

Das kann man über die GUI erledigen, oder falls ein Windows Server Core vorliegt mit PowerShell.

# Ändern der MAC-Adresse des Teams "Team Ethernet 1"
Set-NetAdapter -Name "Team Ethernet 1" -MacAddress "0C-C4-7A-41-7B-45"
# Ändern der MAC-Adresse des Hyper-V Switches "vEthernet (_ Network 172.16.32.0)"
Set-NetAdapter -Name "vEthernet (_ Network 172.16.32.0)" -MacAddress "0C-C4-7A-41-7B-48"

Nach der Änderung sieht die Vergabe der MAC-Adressen wie folgt aus und die Warnung 16945 wird beim nächsten Neustart nicht mehr ins Eventlog geschrieben.


Update zum Windows Server 2019:

Auf einem Windows Server 2019 hatte ich folgendes Verhalten, dort wurden die MAC-Adressen im Wechsel verteilt. Der Hyper-V Switch kollidierte mit MAC-Adresse des der ersten NIC, das Team mit der MAC-Adresse der zweiten NIC.


Beheben lässt sich das Problem aber auf die gleiche Weise. Hier nochmals die MAC-Adressen.

  • TEAM Team Ethernet 1 = AC-1F-6B-F6-3E-C1
  • NIC Ethernet = AC-1F-6B-F6-3E-C1
  • Hyper-V Virtual Switch vEthernet (_ Network 172.16.32.0) = AC-1F-6B-F6-3E-C0
  • NIC Intel Ethernet I210 #2 = AC-1F-6B-F6-3E-C0


  • TEAM Team Ethernet 1 = AC-1F-6B-F6-3E-C3
  • NIC Ethernet = AC-1F-6B-F6-3E-C1
  • Hyper-V Virtual Switch vEthernet (_ Network 172.16.32.0) =
    AC-1F-6B-F6-3E-C2
  • NIC Intel Ethernet I210 #2 = AC-1F-6B-F6-3E-C0

Enjoy it, b!

Sehr langer Shutdown oder Reboot des Microsoft Hyper-V Server 2016

In den Windows Server 2016 haben sich je eine Reihe von Eigenheiten eingeschlichen, die mir immer wieder Probleme bereiten. Kürzlich hatte ich mit dem Microsoft Hyper-V Server 2016, wieder das Problem, dass einige Hosts für den Shutdown sehr lange benötigt haben. Mit sehr lange meine ich, bis zu einigen Stunden!

Daher habe ich mir das Problem genauer angeschaut und dabei die Lokation des Pagefiles als Auslöser ausmachen können. Damit kann die in diesem Blog beschriebene Lösung auch hier zum Einsatz kommen. Da der Microsoft Hyper-V Server keine Benutzeroberfläche hat, muss das Pagefile über WMIC neu konfiguriert werden.

Anzeige des aktuell konfigurierten Pagefiles.

wmic pagefile list full

Umstellung auf ein nicht durch das Betriebssystem konfiguriertes Pagefile.

wmic computersystem where name=”%computername%” set AutomaticManagedPagefile=False

Konfiguration des Pagefiles auf Laufwerk C: mit einer Startgröße von 16GB und einer maximalen Größe von 32GB. Soll das Pagefile mit einer festen Größe angelegt werden, dann ist es notwendig InitialSize und MaximalSize auf den gleichen Wert zu setzen.

wmic pagefileset where name=”C:\\pagefile.sys” set InitialSize=16384,MaximumSize=32768

Die Änderungen werden erst nach einem Neustart des Servers durch WMIC angezeigt, hier sollte man sich also nicht beirren lassen. Insofern WMIC keine Fehlermeldungen zurück gibt, ist die Konfiguration korrekt erfolgt.

Abschließend habe ich mir die Frage gestellt, wieso das Problem eigentlich auftritt. Ich kann dieses Verhalten nämlich nicht bei allen Hyper-V Hosts mit der Version 2016 feststellen. Microsoft selbst liefert in einer Reihe von Artikeln und Blogs Empfehlungen zur Dimensionierung von Pagefiles. Für Hyper-V Systeme, kann man das kurz abfassen.

  1. Geht dem Host der Speicher aus, und ist eine VM mit dynamisch allokiertem Speicher unterwegs dann erfolgt ein Paging in der VM und nicht auf dem Host
  2. Es genügt, dass der Host einen Kernel- oder von mir aus noch Active-Dump schreiben kann. Kernel-Dumps habe ich bisher, auch bei sehr großen Systemen (1TB … und mehr) keinen größer als 20GB gesehen und damit war er für eingehende Analysen immer ausreichend

Darum habe ich auf kleinen Hyper-V Hosts (32GB RAM und 64 bzw. 72GB Systemlaufwerk) keine Probleme gehabt und auch auf zwei meiner größeren Systeme mit 128GB RAM und einem 256GB großem Systemlaufwerk, ist das Problem nicht aufgetreten.


Lediglich auf mehreren Hosts mit 256GB RAM und einem 72GB großen Systemlaufwerk, bin ich auf dieses Problem getroffen und habe es wie oben beschrieben gelöst. Dabei ist verständlich, dass das Betriebssystem bei 256GB Hauptspeicher das Pagefile auf ein Laufwerk mit hinreichend viel Platz legt und es dadurch zu dem Verhalten kommen kann.

Enjoy it, b!

Ändern des DNS-Servers mit Netsh

Mit netsh.exe lassen sich eine Vielzahl von Änderungen durchführen. Nicht nur die IP kann von DHCP auf statisch geändert, sondern auch der/die DNS Server entsprechend neu konfiguriert werden.

:: Start von netsh
netsh

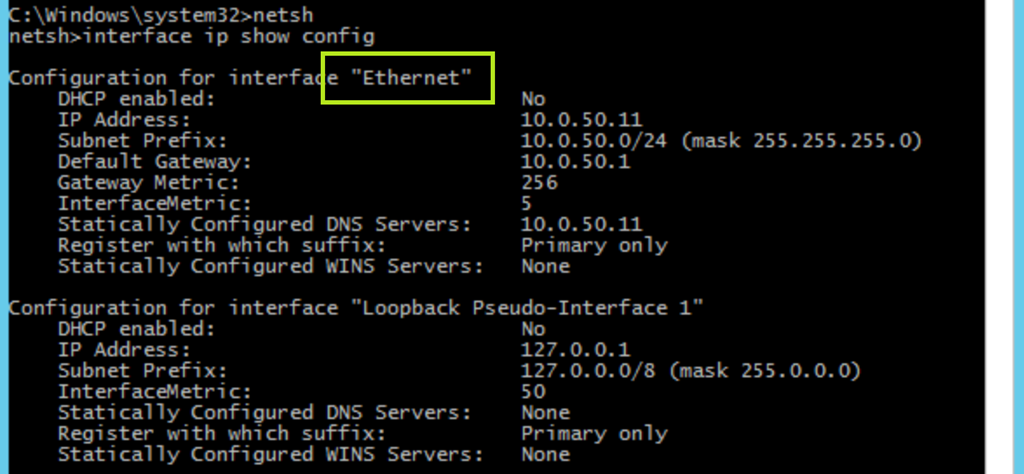

:: Anzeige der aktuellen Konfiguration
interface ip show config

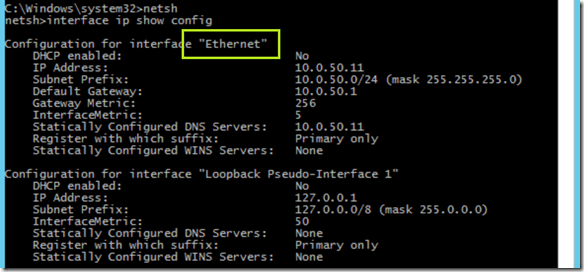

Dann muss das entsprechende Interface heraus gesucht werden.image

Hier wäre des Adapter „Ethernet”

:: Setzen des neuen DNS auf 10.0.50.21
interface ip set dns Ethernet static 10.0.50.21

Danach kann man nochmals nachschauen, ob die Änderung passt.

:: Anzeige der aktuellen Konfiguration
interface ip show config

Enjoy it, b!

Event 4121, Data Deduplication

Auf einem Windows Server 2012R2 ließ sich die Konfiguration für die Deduplizierung der Volumes nicht mehr starten, ebenfalls zeigte der Servermanager keine Informationen über deren Zustand an. Im Eventlog (Application and Services/Microsoft/Windows//Deduplication/Operational) waren viele Einträge mit dem Event 4121 zu sehen.


Alle Einträge mit dem Event 4121 deuteten auf eine korruptes XML-Datei im Laufwerk D: hin:

D:\System Volume Information\Dedup\Settings\dedupConfig.02.xml

Zumindest ich habe im Web keinen wirklich guten Vorschlag zur Lösung des Problems gefunden. Maßnahmen wir die Deinstallation der Deduplizierung, brachten ebenso wenig Erfolg wie ein Chkdsk auf dem Volume.

Das Problem habe ich nach einigem Überlegen wie folgt gelöst.

Analyse der dedupConfig.02.xml

Dazu habe ich die XML-Datei nach C:\Temp kopiert, da aber auf die Datei nur der SYSTEM Account Zugriff hat musste ich dazu eine cmd.exe mit PSEXEC starten.

c:\Temp>"\Program Files (x86)\Windows Sysinternals Tools\PsExec.exe" -s cmd.exe

Damit konnte ich die XML-Datei sehen und auch kopieren.

dir "D:\System Volume Information\Dedup\Settings\dedupConfig.02.xml" /ah

xcopy /h  "D:\System Volume Information\Dedup\Settings\dedupConfig.02.xml" C:\Temp

Im Verzeichnis C:\Temp habe ich erst einmal alle Attribute entfernt und versucht die Datei mit NotePad++ zu öffnen,

attrib -s -h -a dedupConfig.02.xml

Die Datei ließ sich mit keinem Editor öffnen, bzw. in einer sinnvollen Form lesen. Die Idee, wie das Ganze nun in den Griff zu bekommen sei, war von einem anderen Server (und hier ebenfalls von Laufwerk D die XML zu kopieren.

Dazu war der Ablauf wie folgt.

  1. Kopieren der neuen dedupConfig.02.xml nach C:\Temp (auf dem Quellsystem ist dazu ebenfalls eine cmd.exe unter dem SYSTEM Account notwendig, also wieder PSEXEC verwenden
  2. Setzen des Data Deduplication Service auf deaktiviert (im Service-Manager)
  3. Kopieren der Datei nach D:\System …
  4. Setzen des Data Deduplication Service auf manuell und starten des Deduplication Settings Wizards im Servermanager – Fertig!


Danach war wieder eine Konfiguration der Einstellungen möglich und es wurde sofort wieder der korrekte Status der Deduplizierung angezeigt.

Enjoy it, b!

Error CAPI2 im Eventlog mit VSS und Windows Server 2016

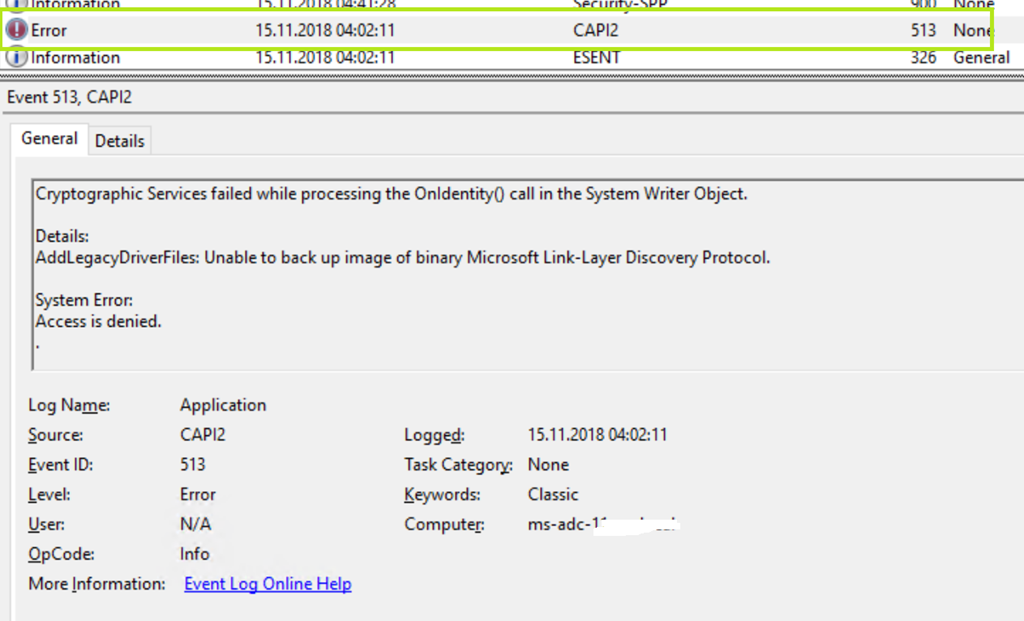

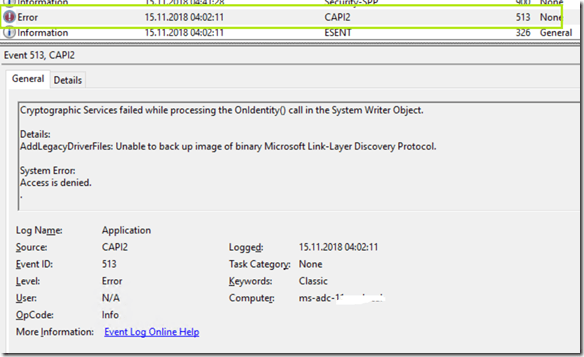

Für den im Application Eventlog auftretenden Error CAPI2 513, hat Microsoft einen KB-Artikel welcher eine Lösung beschreibt.


https://support.microsoft.com/en-us/help/3209092/event-id-513-when-running-vss-in-windows-server

Zur Behebung, müssen die Berechtigungen auf den Microsoft Link-Layer Discovery Protocol Treiber erweitert werden.

# Auslesen der aktuellen Berechtigungen

sc sdshow mslldp

D:(D;;CCDCLCSWRPWPDTLOCRSDRCWDWO;;;BG)(A;;CCDCLCSWRPWPDTLOCRSDRCWDWO;;;SY)(A;;CCDCLCSWRPDTLOCRSDRCWDWO;;;BA)(A;;CCLCSWRPWPDTLOCRRC;;;SO)(A;;LCRPWP;;;S-1-5-80-3141615172-2057878085-1754447212-2405740020-3916490453)

# Erweiterung dieser, zusätzlich mit (A;;CCLCSWLOCRRC;;;SU)

sc sdset mslldp <string>

# Beispiel, NICHT DIREKT KOPIEREN 🙂

sc sdset mslldp D:(D;;CCDCLCSWRPWPDTLOCRSDRCWDWO;;;BG)(A;;CCDCLCSWRPWPDTLOCRSDRCWDWO;;;SY)(A;;CCDCLCSWRPDTLOCRSDRCWDWO;;;BA)(A;;CCLCSWRPWPDTLOCRRC;;;SO)(A;;LCRPWP;;;S-1-5-80-3141615172-2057878085-1754447212-2405740020-3916490453)
(A;;CCLCSWLOCRRC;;;SU)

String der über sc sdshow mslldp ausgelesen wurde (Vorsicht, dass ist EINE Zeile):

D:(D;;CCDCLCSWRPWPDTLOCRSDRCWDWO;;;BG)(A;;CCDCLCSWRPWPDTLOCRSDRCWDWO;;;SY)(A;;CCDCLCSWRPDTLOCRSDRCWDWO;;;BA)(A;;CCLCSWRPWPDTLOCRRC;;;SO)(A;;LCRPWP;;;S-1-5-80-3141615172-2057878085-1754447212-2405740020-3916490453)

Erweiterung um (A;;CCLCSWLOCRRC;;;SU):

D:(D;;CCDCLCSWRPWPDTLOCRSDRCWDWO;;;BG)(A;;CCDCLCSWRPWPDTLOCRSDRCWDWO;;;SY)(A;;CCDCLCSWRPDTLOCRSDRCWDWO;;;BA)(A;;CCLCSWRPWPDTLOCRRC;;;SO)(A;;LCRPWP;;;S-1-5-80-3141615172-2057878085-1754447212-2405740020-3916490453) (A;;CCLCSWLOCRRC;;;SU)

Enjoy it, b!

Hyper-V VM Windows Server 2016 hängt beim Shutdown oder Reboot

Beim letztem Patchday musste ich feststellen, dass ein Windows Server 2016, der als VM auf einem Hyper-V Host lief, keinen Shutdown oder Reboot durchführen konnte. Die VM blieb einfach hängen.

Meine erste Vermutung war ein Problem mit dem Pagefile beim Shutdown und so schaute ich mir die Konfiguration des Servers an.


Gemäß der Standard-Einstellung hat sich das Betriebssystem dazu entschieden, dass Pagefile auf Laufwerk D: zu legen. Nach Änderung auf Laufwerk C: (wie im folgendem Bild zu sehen) konnte die VM problemlos herunterfahren oder auch durchstarten.


Sollte ich Zeit haben, muss ich mir die Sache genauer anschauen. Aber der Workaround oben hat schon einmal geholfen.

Enjoy it, b!
